Zelf CV-vloerverwarming aanleggen

Wilt u watergedragen vloerverwarming in uw woning? U kunt de installatie uitbesteden aan een installateur, maar dan bent u geld kwijt aan de installatie, de afwerking én de arbeidskosten. Het is ook mogelijk om de installatie zelf voor uw rekening te nemen. Het installeren van vloerverwarming is namelijk niet alleen weggelegd voor professionals: ook doe-het-zelvers draaien er hun hand niet voor om!

Bij Vloerverwarming Store vindt u alles voor de snelle en gemakkelijke aanleg van vloerverwarming. Hieronder wordt toegelicht waar u op moet letten en hoe u te werk moet gaan bij het installeren van watergedragen vloerverwarming-systemen.

Heeft u na het lezen nog vragen of wilt u een watergedragen vloerverwarmingssysteem bestellen? Uiteraard kunt u altijd contact opnemen met onze klantendienst.

Hartafstanden, maximale buislengtes en buisdiameters

Bij watergedragen vloerverwarming worden er verwarmingsbuizen in de vloer verwerkt. Deze buizen kunnen zowel bij een reeds bestaande vloer (door middel van infrezen, met een dunbed-systeem of met een droogbouw-systeem) als in een nieuw aan te brengen chape worden geïnstalleerd (door bijvoorbeeld knopen op stalen netten of bevestiging op geïsoleerde noppenplaten en Tacker-isolatie).

De afstand die u tussen de buizen aanhoudt, bepaalt of u de vloerverwarming als hoofdverwarming of als bijverwarming toepast. Bij hoofdverwarming in dekvloeren met buizen van 16mm hanteren we bij in de regel de volgende buisafstanden ;

Hartafstand		Mengcollectoren met circulatiepomp	Open collectoren (zonder pomp)
100mm hart-op-hart :		hoofdverwarming met maximaal 100 meter buis per groep 10m buis per vierkante meter 1 vloerverwarmingsgroep per 10 vierkante meter	hoofdverwarming met maximaal 80 meter buis per groep 10m buis per vierkante meter 1 vloerverwarmingsgroep per 8 vierkante meter
150mm hart-op-hart :		hoofd- of uitgebreide bijverwarming* met maximaal 100 meter buis per groep 6,7m buis per vierkante meter 1 vloerverwarmingsgroep per 15 vierkante meter	hoofd- of uitgebreide bijverwarming met maximaal 80 meter buis per groep 6,7m buis per vierkante meter 1 vloerverwarmingsgroep per 12 vierkante meter
200mm hart-op-hart :		bijverwarming met maximaal 100 meter buis per groep 5m buis per vierkante meter 1 vloerverwarmingsgroep per 20 vierkante meter	bijverwarming met maximaal 80 meter buis per groep 5m buis per vierkante meter 1 vloerverwarmingsgroep per 16 vierkante meter
	_*	_{De mogelijkheid om een hartafstand van 150mm te gebruiken bij hoofdverwarming is afhankelijk} ^{van de warmtebehoefte en de isolatiewaarde van de desbetreffende ruimte(s).}

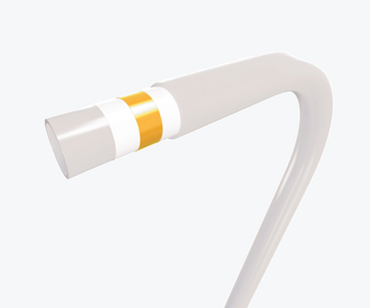

PE-RT verwarmingsbuis


Specificaties

^Materiaal	^:	^{PE-RT Type I}
^{Zuurstofdichtheid}	^:	^{EVOH Laag}
^Dichtheid	^:	^{0,933 g/cm³ (ASTM D-792)}
^{Certificering}	^:	^{KOMO, MPA en SKZ}
^Garantie	^:	^{50 jaar waarvan de eerste}
		^{10 jaar met gevolgschade}

Voor de beste resultaten en om problemen met circulatie te voorkomen, gelden de volgende maximale buislengtes per vloerverwarmingsgroep ;

Buisdiameter		Maximale buislengtes per groep
		Mengcollectoren met pomp	Open collectoren (zonder pomp)
		Mengcollectoren met pomp	Open collectoren (zonder pomp)
- 10mm buis	:	maximaal 80m	maximaal 60m
- 12mm buis	:	maximaal 100m	maximaal 80m
- 14mm buis	:	maximaal 100m	maximaal 80m
- 16mm buis	:	maximaal 120m	maximaal 90m
- 18mm buis	:	maximaal 130m	maximaal 100m
- 20mm buis	:	maximaal 150m	maximaal 100m

De bovenstaande buislengtes hebben betrekking op elke afzonderlijke vloerverwarmingsgroep op de collector en de buizen dienen aangesloten te worden op 1 aanvoer- en 1 retourventiel.
Daarnaast dient er per groep een ononderbroken buis gelegd worden (koppelingen in de chape moeten te allen tijde worden voorkomen). Mocht er niet aan gebruik van een reparatiekoppeling of doorverbinding in de vloer kunnen worden ontkomen, dan dienen de koppelingen volledig verpakt te worden in een watervaste tape om kans op oxideren en lekkages te voorkomen.

De vermelde maximumlengtes zijn inclusief aanvoer en retour vanaf de collector en terug.
Wanneer de oppervlakte van een ruimte niet verwarmd kan worden met 1 buis dan dienen er 2 of meerdere buizen in de vloer verwerkt te worden. Vloerverwarmingsbuizen mogen elkaar niet kruisen of overlappen en moeten naast elkaar gelegd worden.

Legpatronen

Aanbevolen legpatroon

Legpatroon slakkenhuis

Voor de beste resultaten met een vloer-verwarmingssysteem moet u ervoor zorgen dat het gehele vloeroppervlak dezelfde temperatuur bereikt. Wanneer de aanvoer- en afvoerleidingen naast elkaar gelegd worden, warmt de vloer gelijkmatig op.
Het water loopt via een collector door de buizen en geeft zijn warmte af, waarna het afgekoelde water terugloopt naar de collector, die het weer op temperatuur brengt en het opnieuw laat circuleren.

Met name bij systemen die verwerkt worden in nieuw te storten chapelagen is dit het beste legpatroon, omdat dit zorgt voor de meest constante oppervlakte-temperatuur.

Alternatief legpatroon

Aanvoer- en afvoerleidingen worden niet naast elkaar gelegd en laten de vloer niet gelijkmatig opwarmen. Dit kan de voorkeur hebben wanneer vloerverwarming gelegd wordt in een ruimte met koude buitenmuren of grote raampartijen. Bij gebruik van dit legpatroon in nieuwe chapelagen wordt het eerste gedeelte van de buis (aanvoer) langs de koudste muur gelegd. In het voorbeeld is het deel aan de bovenzijde de koudere muur.

Droogbouwsystemen maken eveneens gebruik van dit legpatroon, maar omdat dit oppervlakte-systemen zijn heeft dit geen (negatief) effect op de warmteafgifte. Er wordt namelijk in dit patroon gelegd om ervoor te zorgen dat zoveel mogelijk strekkende meters aan buis kunnen worden voorzien van stralingslamellen, die zorgen voor optimale afgifte van het systeem.

Selecteer het juiste watergedragen vloerverwarming-systeem

Welk soort watergedragen vloerverwarming het meest geschikt is, hangt onder andere af van de beschikbare installatiehoogte, het soort ondervloer waarop geïnstalleerd wordt en de vloerafwerking waarvoor wordt gekozen. Vloerverwarming Store biedt de volgende watergedragen systemen ;

Renovatie

Wanneer een vloerverwarmingssysteem in een bestaande situatie geïnstalleerd moet worden, speelt de totale installatiehoogte van het systeem vaak een belangrijke rol. Als de beschikbare hoogte beperkt is, kan er worden gekozen voor het infrezen van vloerverwarming of er kan gebruik gemaakt worden van een dunbed-systeem.

Nieuwbouw

Bij nieuwbouw of grote renovatieprojecten waar nog een chape moet worden gestort, kunnen de buizen van de watergedragen vloerverwarming rechtstreeks in de nieuwe chapelaag verwerkt worden. Afhankelijk van de dikte van de chape en de totale hoogte die beschikbaar is, zijn er diverse installatiemethodes mogelijk.

Droogbouw

Als u vloerverwarming wilt installeren op plaatsen waar de dragende constructie minder sterk is, zoals bij houten ondervloeren, dan bieden droogbouw-installaties uitkomst. Dit soort vloerverwarmings-installaties hebben een laag totaalgewicht en zijn met name geschikt voor zwevende vloerafwerking als hout, multi-plank, parket en laminaat.

Om te bepalen welke methode van vloerverwarming installeren het meest geschikt is, is het belangrijk om te weten hoeveel installatiehoogte er beschikbaar is op de (bestaande) constructievloer. Denk hierbij aan de hoogte tot bijvoorbeeld plinten, dorpels en/of deurposten.

In de onderstaande tabel heeft de beschikbare hoogte betrekking op de hoogte van het systeem. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.

Als er méér dan 10cm hoogte beschikbaar is en er wordt een nieuwe chape gestort, dan kunt u overwegen om extra isolatie op de constructie-vloer aan te brengen. Vervolgens kunnen de buizen worden geïnstalleerd met behulp van krimpnetten, noppenplaten of Tacker-rasterfolie (hierbij worden de buizen direct op PUR- of EPS-vloerisolatie vastgezet).

Vloeropbouw

Beschikbare hoogte	Mogelijke installatiemethode	Type systeem
		^Chapelaag	^Dunbed	^Droogbouw
0,0 cm ~ 1,5 cm	Infrezen van vloerverwarmingsbuizen in een (bestaande) chape DBS10-droogbouwsysteem van 15mm hoog	- -	V -	- V
1,5 cm ~ 2,5 cm	ThinMat- en SlimFit-installatie HeatBoard W-droogbouwsysteem van 18mm hoog	- -	V -	- V
2,5 cm ~ 4,0 cm	Infrezen van Fermacell-vloerelementen, types 2 E 22 (25mm hoog) of 2 E 26 (34mm hoog) DBS14-droogbouwsysteem van 25mm hoog	- -	- -	V V
4,0 cm ~ 6,0 cm	Beton-inslagbeugels Penta-rails Binden op krimpnetten	V V V	- - -	- - -
6,0 cm ~ 7,0 cm	Binden op krimpnetten	V	-	-
7,0 cm ~ 8,0 cm	Binden op krimpnetten Geïsoleerde noppenplaat met 11mm EPS-isolatie	V V	- -	- -
8,0 cm ~ 9,0 cm	Tacker-isolatieplaten met 20mm EPS-isolatie	V	-	-
9,0 cm <	Tacker-isolatieplaten met 30mm EPS-isolatie Geïsoleerde noppenplaat met 30mm EPS-isolatie	V V	- -	- -

Bepaal het type vloerverwarming collector

Bij vloerverwarmingssystemen wordt onderscheid gemaakt tussen hoog- en laagtemperatuursystemen en systemen die gebruik maken van blok- of stadsverwarming. Bij al deze systemen blijft het principe van stralings-warmte hetzelfde, maar het soort warmtebron en de aanvoertemperatuur bepaalt hierbij welk type collector er toegepast moet worden.

	Hoge temperatuur CV-ketel aanvoer > 65°C Als de aanvoertemperatuur vanuit de warmtebron tussen de 65 °C en 90 °C ligt, dan spreken we over hoogtemperatuur- of HT-systemen. Wanneer vloerverwarming wordt aangesloten op een CV-systeem met een hoge aanvoertemperatuur, dan worden hiervoor mengcollectoren met een circulatiepomp toegepast.
	Lage temperatuur CV-ketel of hybride warmtepomp aanvoer 45°C ~ 65°C We spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 45 °C en 65 °C ligt. In de meeste gevallen wordt hierbij verwarmd met een (hybride) warmtepomp of een CV-ketel met een aanvoertemperatuur van maximaal 65 °C. Hierbij worden LTV-mengcollectoren gebruikt.
	Lage temperatuur CV-ketel of warmtepomp aanvoer < 45°C Als vloerverwarming wordt aangesloten op een CV-systeem of warmtepomp met een aanvoertemperatuur van maximaal 45 °C, dan worden hiervoor in de meeste gevallen open collectoren gebruikt. Bij dit soort systemen zorgt de pomp van de warmtebron voor de circulatie van aanvoerwater door het CV-systeem én door de vloer.
	Stad- / blokverwarming aanvoer > 65°C Wanneer vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden ook hiervoor mengcollectoren met een circulatiepomp toegepast. Om aan de eisen van stadsverwarming te voldoen, zijn stadswarmte-collectoren daarnaast nog voorzien van een terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour).

Werkwijze bij het installeren van watergedragen vloerverwarming

Nieuwbouw

Als de buizen van het vloerverwarmingssysteem worden verwerkt in nieuw aan te brengen chapelagen dan bedraagt de benodigde installatiehoogte ongeveer 5 cm tot 10 cm. Afhankelijk van de totale hoogte die beschikbaar is, kan vloerverwarming op verschillende manieren worden geïnstalleerd.

	Krimpnetten
	_{Systeemtype Systeemhoogte Min. installatiehoogte} ^{(inclusief dekvloer)} ^{Installatie Vermogen} ^{In natte ruimtes}	_{: : :} ^{: : :}	_{Watergedragen 6 mm 5,0 cm, hechtend} ^{7,0 cm, zwevend} ^{Chapelaag Variabel V}

Installatiematerialen kopen			Lees meer >>>

	Tacker-isolatieplaten
	_{Systeemtype Systeemhoogte Min. installatiehoogte} ^{(inclusief dekvloer)} ^{Installatie Vermogen} ^{In natte ruimtes}	_{: : :} ^{: : :}	_{Watergedragen 20 mm / 30 mm 9,0 cm, incl. buis} ^{10,0 cm, incl. buis Chapelaag Variabel V}

Installatiematerialen kopen			Lees meer >>>

	Noppenplaten
	_{Systeemtype Systeemhoogte Min. installatiehoogte} ^{(inclusief dekvloer)} ^{Installatie Vermogen} ^{In natte ruimtes}	_{: : :} ^{: : :}	_{Watergedragen 28 mm / 47 mm 8,0 cm, incl. buis} ^{10,0 cm, incl. buis Chapelaag Variabel V}

Installatiematerialen kopen			Lees meer >>>

Renovatie

Wanneer watergedragen vloerverwarming wordt geïnstalleerd in situaties waar de beschikbare installatiehoogte beperkt is, dan kunnen leidingen vaak door middel van infrezen in de bestaande chape verwerkt worden. Mocht infrezen niet mogelijk zijn en een natbouwsysteem de voorkeur hebben, dan kan er worden gekozen voor een dunbed-systeem met minimale hoogte.

	Vloerverwarming infrezen
	_{Systeemtype Systeemhoogte Min. installatiediepte Installatie Vermogen} _{In natte ruimtes}	_{: : : : : :}	_{Watergedragen n.v.t. 15 mm Dunbed Variabel V}

Installatiematerialen kopen			Lees meer >>>

	Dunbed-systemen
	_{Systeemtype Systeemhoogte Min. installatiehoogte Installatie Vermogen} _{In natte ruimtes}	_{: : : : : :}	_{Watergedragen 12 mm / 14mm 15 mm Dunbed Variabel V}

Installatiematerialen kopen			Lees meer >>>

Droogbouw

Wanneer u vloerverwarming wilt installeren in een ruimte met een geringe opbouwhoogte of op plaatsen waar de dragende constructie minder sterk is (zoals bij houten ondervloeren) dan bieden droogbouwsystemen uitkomst. Deze systemen zijn verkrijgbaar in diktes van 25mm, 18mm en 15mm.

	DBS14-droogbouw, 25mm
	_{Systeemtype Systeemhoogte Min. installatiehoogte Buisdiameter Installatie Vermogen} _{In natte ruimtes}	_{: : : : : : :}	_{Watergedragen 25 mm 25 mm 14 mm Droogbouw Variabel X}

Installatiematerialen kopen			Lees meer >>>

	HeatBoard-systeem, 18mm
	_{Systeemtype Systeemhoogte Min. installatiehoogte Buisdiameter Installatie Vermogen} _{In natte ruimtes}	_{: : : : : : :}	_{Watergedragen 18 mm 18 mm 12 mm Droogbouw Variabel X}

Installatiematerialen kopen			Lees meer >>>

	DBS10-droogbouw, 15mm
	_{Systeemtype Systeemhoogte Min. installatiehoogte Buisdiameter Installatie Vermogen} _{In natte ruimtes}	_{: : : : : : :}	_{Watergedragen 15 mm 15 mm 10 mm Droogbouw Variabel X}

Installatiematerialen kopen			Lees meer >>>

Gratis
legplan

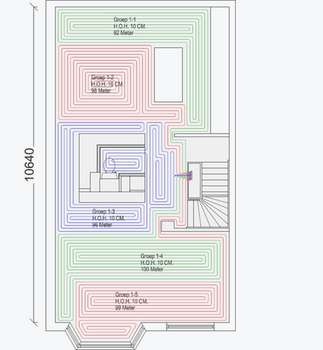

Gaat u zelf vloerverwarming aanleggen en wilt u weten in welk patroon de buizen van het systeem gelegd moeten worden?

Bij iedere bestelling voor een water-gedragen systeem kunt u gratis een legplan door ons laten maken.

Legplan voorwaarden

Vloerverwarming en vloerafwerking

Vloerverwarming is
mogelijk onder veel
soorten vloerafwerking

Bijna elke soort vloerafwerking kan worden gebruikt
bij vloerverwarming. Tegels en gietvloeren laten de
warmte heel goed door, maar ook PVC, laminaat
en hout zijn mogelijk.

Renovatie

Nieuwbouw

Droogbouw
