FiberBoard-systeem installeren

Wat is MAGNUM FiberBoard?

FiberBoard-systemen kunnen gebruikt worden als er reeds een dekvloer aanwezig is of wanneer er bijvoorbeeld een bestaande tegelvloer ligt en er weinig mogelijkheid is om in de hoogte te werken. Daarnaast kan FiberBoard ook op (stabiele) houten ondervloeren worden aangebracht.

FiberBoard is een installatiemethode voor vloerverwarming dat bestaat uit speciale geprefabriceerde gipsvezel-platen. Deze systeem-panelen bestaan uit vezelversterkte gipsplaten, waarin sleuven zijn voorgefreesd op een hart-afstand van 12cm. Deze manier van vloerverwarming installeren is geschikt voor situaties waarin de installatiehoogte beperkt is en voor woningen en gebouwen met houten ondervloeren.

Zo werkt het FiberBoard-systeem

Het MAGNUM FiberBoard-systeem bestaat uit voorgefreesde gipsvezel-systeemplaten, die met een polymeerkit op de ondervloer bevestigd kunnen worden. In deze platen wordt een vloerverwarmingsbuis met een diameter van 12mm vastgezet. Door de geringe opbouwhoogte van slechts 18mm is FiberBoard zeer geschikt voor renovaties en verbouwingen, maar deze manier van installeren kan ook verwezenlijkt worden na oplevering van een nieuwbouwwoning.

Verder kan het FiberBoard-systeem gebruikt worden voor zowel hoofd- als bijverwarmingssystemen en ook heeft dit vloerverwarmingssysteem een zeer snelle opwarmtijd, omdat de buizen bij deze installatiemethode vrijwel direct onder de (vloer-) oppervlakte liggen.

Opslag en transport

De systeemplaten moeten worden opgeslagen op een vlakke ondergrond met de gefreesde sleuven naar boven De platen moeten dienen beschermd te worden tegen vocht

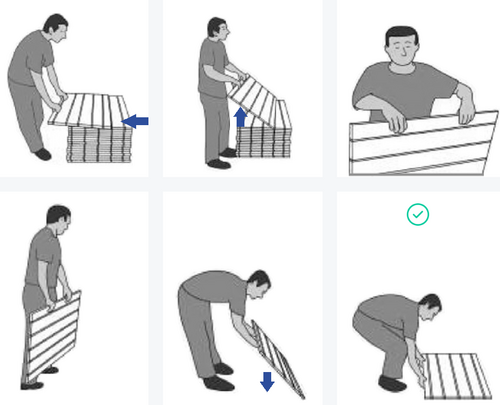

	Als een paneel nat is geworden, mag het alleen worden gebruikt als het volledig is opgedroogd. Afzonderlijke systeempanelen mogen alleen worden verplaatst zoals weergegeven in de onderstaande figuur, anders kan het paneel breken of beschadigd raken.

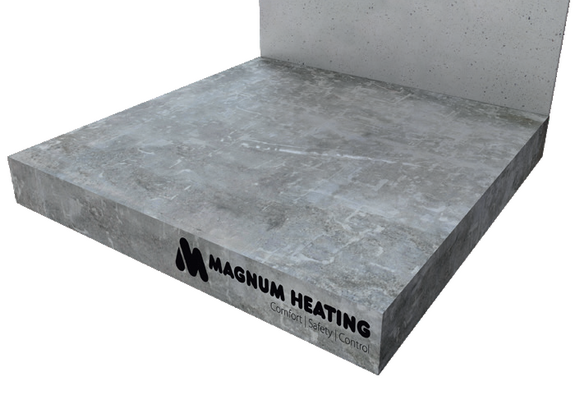

FiberBoard_aanleggen_1

FiberBoard_aanleggen_2

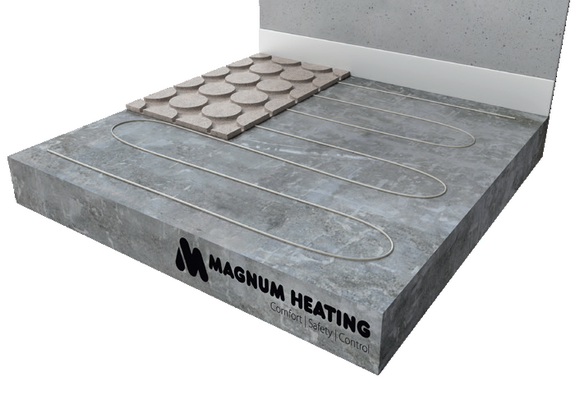

FiberBoard_aanleggen_3

FiberBoard_aanleggen_4

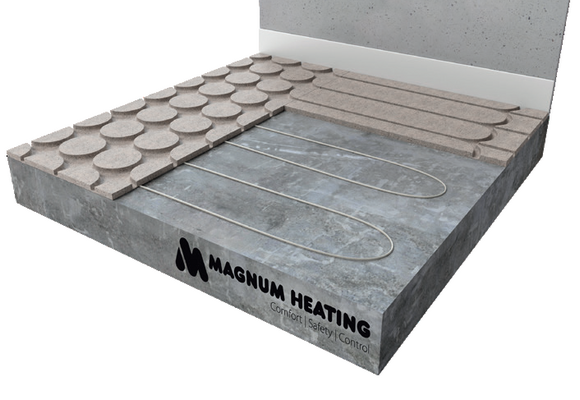

FiberBoard_aanleggen_5

FiberBoard_aanleggen_6

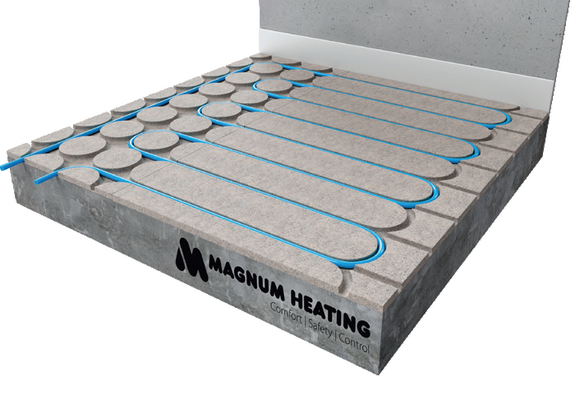

FiberBoard_aanleggen_7

FiberBoard_aanleggen_8

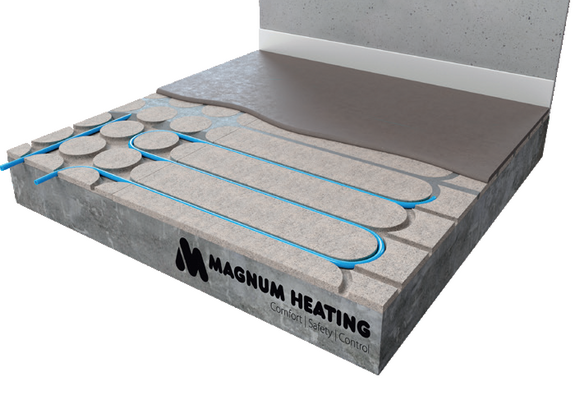

FiberBoard_aanleggen_9

< >


	^{Installatiemethode}	^:	^{FiberBoard-systeem}
	^Systeemtype	^:	^{Watergedragen}
	^{Systeemhoogte*}	^:	^{18 mm}
	^Installatie	^:	^Dunbed
	^Buisdiameter	^:	^{12 mm x 1,5 mm}
	^Hartafstand	^:	^{12 cm}
^{Geschikt voor sanitaire ruimte(s)**}		^:	^V
^{Mogelijke vloerafwerking ;}
^{- tegels / plavuizen - PVC-stroken - marmoleum / linoleum - klik-laminaat - parket / hout - gietvloer}		^{: : : : : :}	^{V V V V V V}

_*	_{De minimale installatiehoogte geldt voor de hoogte van het systeem. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.}
_**	_{FiberBoard-systemen zijn ook geschikt voor sanitaire ruimtes, zoals badkamers. Hierbij is het wel belangrijk om de ondergrond na installatie voor te behandelen met universele diepgrond en vervolgens de randen en het vloeroppervlak waterdicht maken. Hiervoor kan een kunsthars dispersie-middel of kimband gebruikt worden.}

Beschikbare systeem-platen


		FiberBoard Combi-paneel Oppervlakte per paneel: 0,72m² Afmetingen: 120cm x 60cm Bestelhoeveelheden: per stuk

		FiberBoard Multi-paneel Oppervlakte per paneel: 0,36m² Afmetingen: 60cm x 60cm Bestelhoeveelheden: per stuk

		FiberBoard Connect-paneel Oppervlakte per paneel: 0,72m² Afmetingen: 120cm x 60cm Bestelhoeveelheden: per stuk Het Connect-paneel is te gebruiken voor maximaal 10 collectorgroepen

Hoe wordt het FiberBoard-systeem geïnstalleerd?

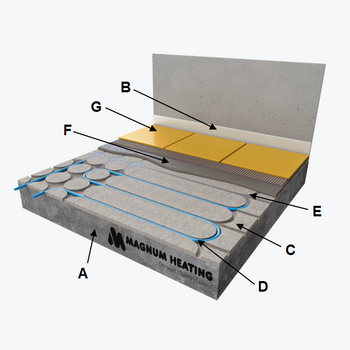

A. B. C. D. E. F. G.		Ondervloer Randisolatie FiberBoard-paneelplaten Vloerverwarmingsbuis Reparatiemortel om sleuven dicht te zetten Egalisatie-mortel* Vloerafwerking
	^*	^{Als u kiest voor een vloerafwerking waarbij de vloer eerst geëgaliseerd moet worden, dan kan dit gedaan worden ná droging van de reparatiemortel. Nadat er geëgaliseerd is, is de vloer glad en prima geschikt voor het aanbrengen van laminaat, parket, linoleum, PVC-stroken en andere vloerafwerkingen die een gladde en sterke ondervloer vereisen en/of op een geëgaliseerde ondervloer verlijmd moeten worden.}

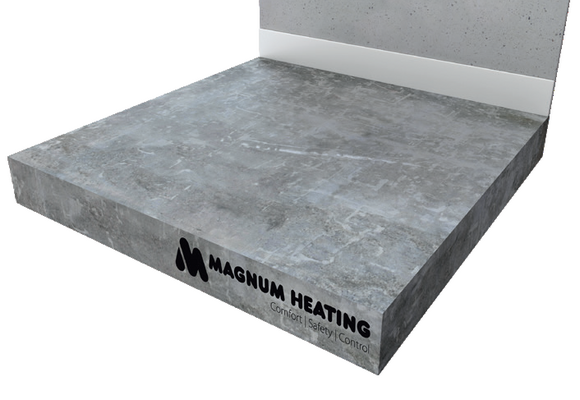

Stap 1. Plaats randisolatie langs alle wanden in de ruimte(s) waarin u het vloerverwarmingssysteem gaat installeren. De randisolatie kan worden bevestigd door middel van een montagekit of spuitlijm.
Stap 2. Start vervolgens met de voorbereiding voor het leggen van de FiberBoard-panelen. De systeemplaten moeten worden bevestigd op een droge, schone en vetvrije ondergrond. Ga altijd te werk volgens een legplan of, als deze niet beschikbaar is, teken de verwachte indeling van de systeemplaten uit voordat u met het aanleggen van de vloerverwarming begint. Houd altijd rekening met de voorgefreesde sleuven en zorg ervoor dat er per groep een aanvoer en retour kan worden aangelegd. Controleer het buisverloop per groep goed, vóór u debuizen gaat bevestigen. Dit om te voorkomen dat de buis weer uit de sleuven moet worden gehaald (hierdoor kunnen de panelen en de buis beschadigen).
Stap 3. Plaats de FiberBoard-systeemplaten over de gehele constructievloer van de ruimte(s) waarin het systeem geïnstalleerd gaat worden. Leg de panelen bij voorkeur in een zogenaamd “wildverband” met een verschuiving van 120 mm of 240 mm. De platen kunnen op de juiste maat worden gezaagd met een handzaag of een decoupeerzaag. Het wordt aanbevolen om de panelen op de ondervloer te verlijmen door gebruik te maken van een polymeerkit.
Stap 4. Nadat de systeemplaten op de constructie-vloer zijn gelegd, klemt u de buis vast in de daarvoor bestemde sleuven. De rol vloerverwarmingsbuis dient tegengesteld worden afgerold (zie afbeelding hiernaast). Hierdoor zal de buis tijdens het afwikkelen interne spanning verliezen, wat het aanleggen vergemakkelijkt. Na het leggen van de buis mag deze niet buiten het oppervlak van het paneel uitsteken.
Stap 5. Als de verwarmingsbuis volledig is verwerkt, kan het systeem worden voorzien van een vloerprimer en vervolgens kunnen de sleuven worden dichtgezet met een gipsgebonden vulmassa. Deze mortel kan worden aangebracht met een vlakspaan.

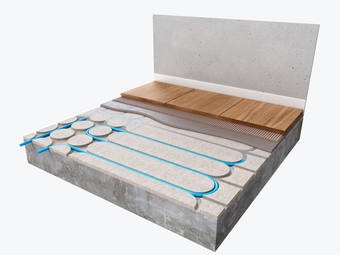

Stap 6. Vloerafwerking als tegels, plavuizen, laminaat en lamelparket kan in de meeste gevallen direct op het systeem worden aangebracht. Zachte vloerafwerkingen als PVC, linoleum en/of vloerafwerkingen die verlijmd moeten worden, hebben meestal een geëgaliseerde ondervloer nodig. Wanneer u kiest voor een dergelijke vloerafwerking dan moet er op het aangesmeerde systeem eerst een gipsgebonden egalisatie-mortel aangebracht worden.

Wat kost het MAGNUM FiberBoard-systeem?

Omdat elke ruimte anders is, is het berekenen van de kosten van FiberBoard-systemen ook maatmerk. Hoe kleiner het oppervlak, hoe hoger de vierkantemeterprijs. Maar zonder de specifieke situatie van de ruimte te weten, kunnen we wel richtlijnen geven.

Afhankelijk van het type collector dat gebruikt wordt, zijn prijzen als volgt ;

Prijzen voor materialen incl. BTW*		FiberBoard-systeem
_{Systeem met HT-mengcollector met circulatiepomp}		€ 109 p/m²
^{- gemiddelde prijs o.b.v. 50 m²}		€ 109 p/m²
_{Systeem met open LT-collector (zonder pomp)}		€ 103 p/m²
^{- gemiddelde prijs o.b.v. 50 m²}		€ 103 p/m²

_*

_{Bovenstaande prijzen per vierkante meter zijn gebaseerd op een vloeroppervlakte van 50 m² en bieden een realistische indicatie, maar hieraan kunnen geen rechten worden ontleend. Wanneer u wilt weten wat vloerverwarming voor uw specifieke situatie gaat kosten, dan kunt u geheel vrijblijvend een offerte voor de benodigde materialen bij ons aanvragen.}
