MAGNUM Heating Mat Basic

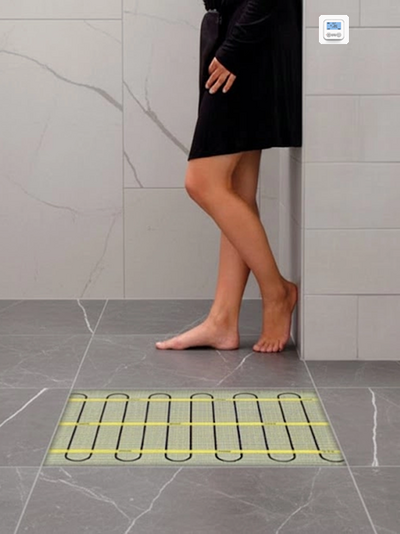

De MAGNUM-Mat elektrische vloerverwarmingsmat bestaat uit een elektrische verwarmingsdraad op een glasvezel webbing. Deze verwarmingsmat is speciaal ontwikkeld om over bestaande tegels of op reeds gestorte afwerkvloeren toch nog elektrische vloerverwarming te kunnen installeren.

De MAGNUM heating mat is circa 4 mm dun en kan daardoor vrij eenvoudig in een tegellijmlaag of egalinie worden meegenomen. Doordat de verwarming mat vrijwel direct onder het vloeroppervlak ligt, wordt de vloer snel op temperatuur gebracht en dit zorgt ervoor dat het systeem zeer geschikt is voor ruimtes zonder permanente bezettingsgraad, zoals bijvoorbeeld badkamers en sanitaire ruimtes.

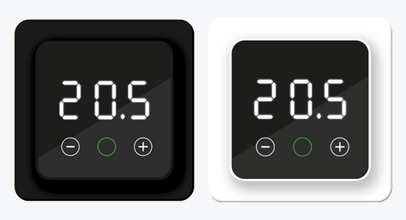

Alle MAGNUM Basic verwarmingssets worden geleverd met de F32 WiFi-thermostaat. Deze thermostaat kan handmatig bediend worden via het touchscreen. Om een klokprogramma in te stellen is de gratis App nodig (het is niet mogelijk om een programma rechtstreeks op de thermostaat zelf in te stellen).

• Verwarmingsmat , 150 Watt per m²
• MAGNUM F32 WiFi-thermostaat inclusief vloersensor
• Flexibele buis voor de sensor
• Uitgebreide installatievoorschriften
• Controle-Checkkaart voor de installatie

• Inbouwdoos met dubbele onderuitgang
• Sleuf voor aansluitdraden en vloersensor
• PVC elektrabuis voor aansluitdraden
• Flexibele buis voor sensor (meegeleverd)

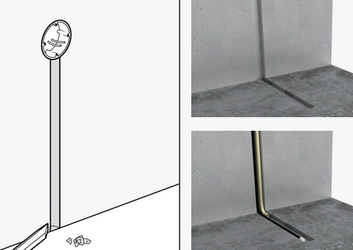

Bepaal waar de vloerverwarming moet komen te liggen en waar u de thermostaat en bijbehorende vloersensor wilt plaatsen.

De thermostaat is eenvoudig te monteren in een enkelvoudige inbouwdoos van 50 mm diep en vanuit deze inbouwdoos wordt een sleuf in de wand gefreesd voor de aansluitdraden van de mat (hiervoor kan een standaard PVC elektrabuis gebruikt worden) en voor de flexibele buis van de vloersensor, die standaard wordt meegeleverd bij complete sets. Deze flexibele buis wordt circa
40 cm vanuit de muur in de vloer verwerkt en dient in het midden van een kabellus onder de mat te worden gemonteerd.

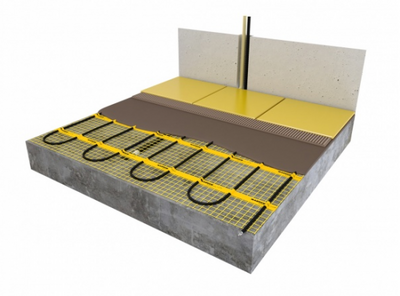

Methode 1

In egalisatielaag aanbrengen;

Plaats de verwarmingsmat op de plekken waar u de vloer verwarmd wilt hebben.

Wij adviseren om de matten met dubbelzijdige tape aan de ondervloer te bevestigen om verschuiving van de matten tegen te gaan.

Nadat u het elektrische element op de ondervloer heeft gelegd, kunt u de egalisatiemortel over de matten laten uitvloeien.

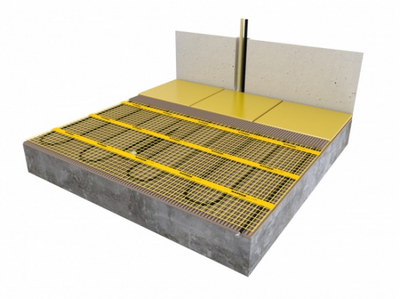

Methode 2

Direct in tegel-lijmlaag aanbrengen;

Breng een eerste lijmlaag aan op de ondervloer en leg daar de elektrische mat bovenop met de glasvezel webbing naar boven.

Druk de mat hierbij licht aan, zodat deze vast blijft liggen in de tegellijm.

Nadat u het verwarmingselement op deze manier over het gehele te verwarmen oppervlak heeft gelegd, brengt u een tweede lijmlaag aan.
Op deze tweede laag brengt u meteen de tegels aan.

Doordat de webbing naar boven ligt, vergemakkelijkt dit het aanbrengen van de tweede laag tegellijm, want hierdoor wordt zo goed als voorkomen dat de elektrische verwarmingskabel, door gebruik van een lijmkam, wordt beschadigd.

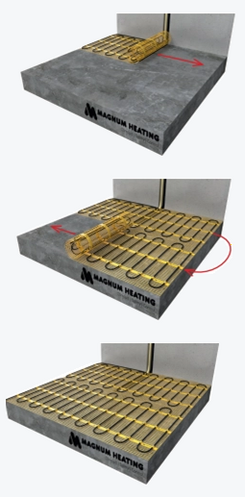

Verwarmingsmat op maat maken

Door middel van het inknippen van de glasvezel webbing, maakt u de elektrische verwarmingsmat op maat. Ga hierbij als volgt te werk;


1. Rol de mat uit over de gehele lengte van het vloeroppervlak dat u gaat verwarmen.

2. Wanneer u bent aangekomen bij het einde van het eerste deel, dan knipt u de glasvezel webbing in en vervolgens draait u de mat.

3. Vervolgens voorziet u het volgende vloerdeel van vloerverwarming.


U herhaalt de bovenstaande stappen totdat u het gehele te verwarmen vloeroppervlak heeft voorzien van vloerverwarming.

• Zorg ervoor dat u altijd alleen de glasvezel webbing doorknipt.
• De elektrische verwarmingskabel dient altijd in zijn geheel verwerkt te worden en mag nooit worden ingekort of doorgeknipt.

Mocht uw verwarmingsmat onverhoopt iets te groot zijn, dan kunt u de kabel loshalen van de webbing en deze iets dichter op elkaar knopen
(de standaard lusafstand is 10cm en deze kan, indien nodig, naar een minimale afstand van 5cm worden gebracht).

Klik hieronder om een handleiding te downloaden;

MAGNUM-Mat Installatievoorschriften
