DBS14 droogbouw-vloerverwarming

Wat is droogbouw-vloerverwarming precies?

Wanneer u vloerverwarming wilt installeren in een ruimte met een geringe opbouwhoogte of op plaatsen waar de dragende constructie minder sterk is (zoals bijvoorbeeld bij houten ondervloeren) dan bieden droogbouw-systemen uitkomst.

Het DBS14-systeem bestaat uit geprofileerde EPS-isolatieplaten met een dikte van 25 mm waarop aluminium of stalen warmte-spreidingsprofielen worden geplaatst. Deze profielen verspreiden de warmte van het vloerverwarming-systeem over het vloeroppervlak. Door de hoge warmtegeleiding van de platen wordt de reactietijd ten opzichte van traditionele systemen een stuk lager.

Zo werkt DBS14-droogbouw

Bij deze manier van vloerverwarming installeren, worden de buizen met behulp van de 25 mm EPS-isolatieplaten en warmtespreidingsprofielen rechtstreeks op de ondervloer bevestigd. In dit droogbouw-systeem wordt een vloerverwarmingsbuis met een diameter van 14 mm vastgeklemd.

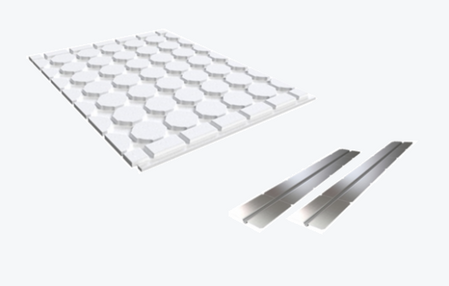

DBS14-materialen

Vloerafwerking op droogbouwsystemen

Vloerafwerking als parket, laminaat en hout kan in veel gevallen meteen over het droogbouw-systeem gelegd worden. Om contactgeluid tussen de warmtegeleidingslamellen en de vloerdelen te voorkomen, is het aan te raden om eerst een warmtedoorlatende en geluidsreducerende ondervloer-folie op het systeem te leggen (zoals bijvoorbeeld HeatFoil van Unifloor).

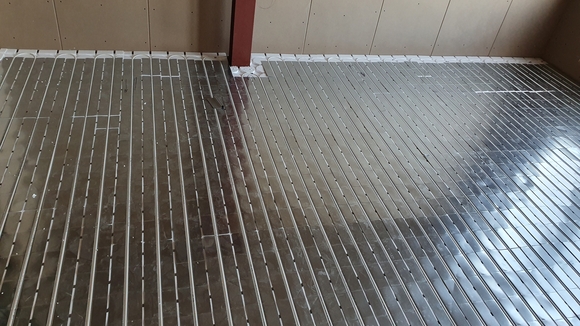

20191028_161838

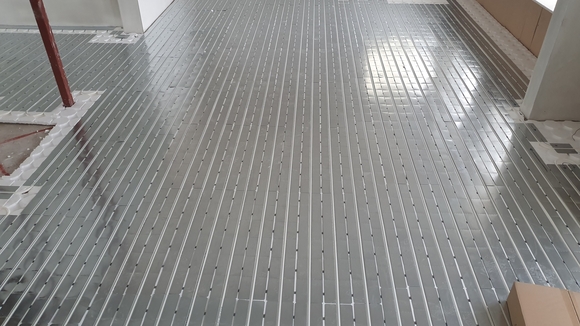

20191021_162147

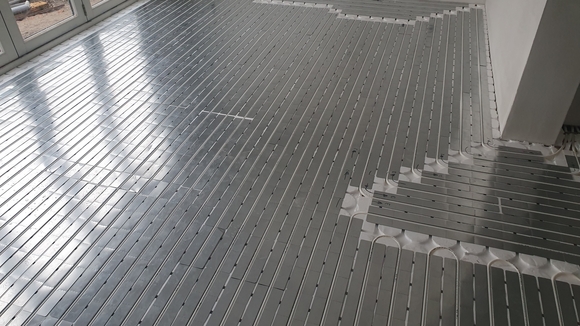

20191021_162050

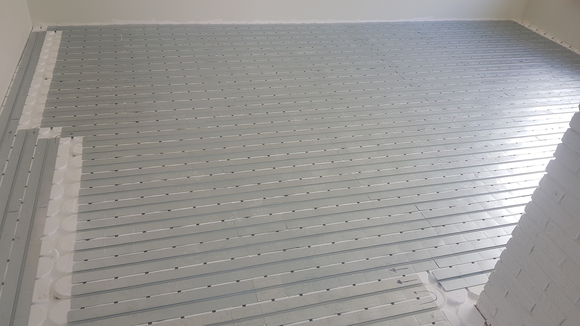

20190417_103157

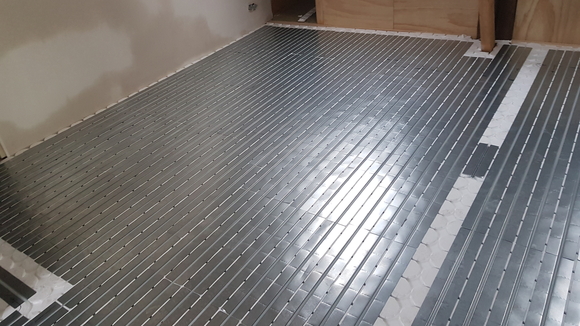

20190117_143217

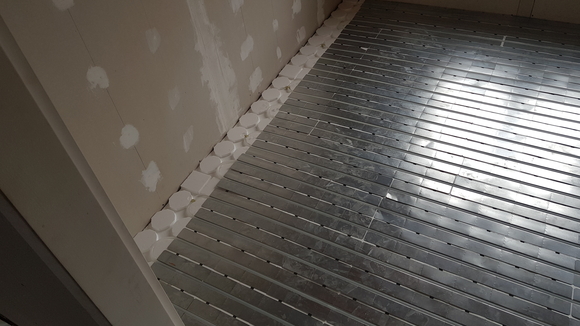

20181205_115522

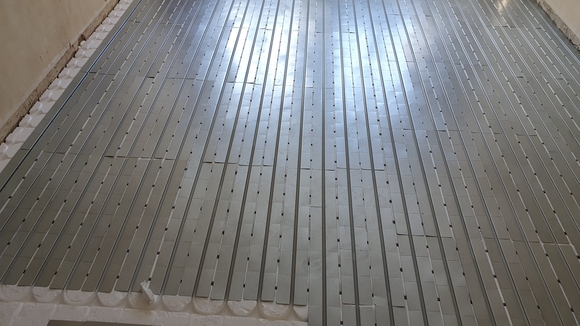

1e verdieping4

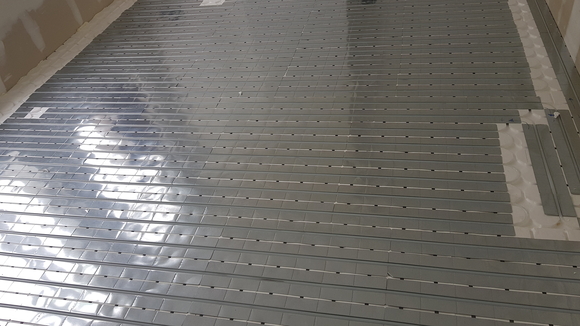

1e verdieping13

< >


	^{Installatiemethode}	^:	^{DBS14-droogbouwsysteem}
	^Systeemtype	^:	^{Watergedragen}
	^{Systeemhoogte}	^:	^{25 mm}
	^{Min. installatiehoogte*}	^:	^{25 mm}
	^Installatie	^:	^Droogbouw
	^Buisdiameter	^:	^{14 mm x 2,0 mm}
	^Hartafstand	^:	^{12,5 cm}
^{Geschikt voor sanitaire ruimte(s)}		^:	^X
^{Mogelijke vloerafwerking ;}
^{- tegels / plavuizen - PVC-stroken - marmoleum / linoleum - klik-laminaat - parket / hout - gietvloer}		^{: : : : : :}	^X ^{V (i.c.m. vloerplaten)} ^{V (i.c.m. vloerplaten) V V} ^X

_*	_{De minimale installatiehoogte geldt voor de hoogte van het systeem. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.}

Hoe wordt DBS14-droogbouw geïnstalleerd?

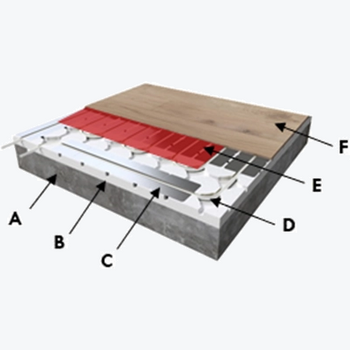

A. B. C. D. E. F.		Ondervloer Droogbouw-isolatieplaat Warmtespreidingsprofielen Vloerverwarmingsbuis (14mm PE-RT) HeatFoil (geluidsreducerende onderfolie Vloerafwerking*
	^*	^{Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden. Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt. Tegelvloeren (of overige vloerafwerking die een bouwkundige ondervloer vergt) kunnen ook niet direct over dit systeem geplaatst worden. Wanneer u kiest voor plavuizen of tegels, dan moeten er eerst Fermacell- of Knaufplaten op het systeem geplaatst worden met een minimale dikte van 25mm. Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten. Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.}

Stap 1. Plaats de EPS-isolatieplaten over de gehele constructievloer van de ruimte(s) waarin het systeem geïnstalleerd gaat worden. Indien gewenst kunt u de isolatieplaten op de ondervloer vastzetten door gebruik te maken van een montagekit of spuitlijm (houdt u er in dit geval wel rekening mee dat de platen niet meer kunnen worden verlegd wanneer deze zijn vastgezet). Stap 2. Bevestig de warmtespreidingsprofielen op de platen door deze in de daarvoor bestemde sleuven te drukken. Stap 3. Nadat de profielen op de EPS-platen zijn vastgeklemd, klikt u de buis vast tussen deze Omega-profielen.
Stap 4.	a.	Vloerafwerking die zwevend gelegd kan worden, kan direct op het systeem worden aangebracht (tenzij in de specificaties van uw vloerenleverancier anders vermeld staat). Let u erop dat het is aan te raden om gebruik te maken van een onderfolie om contactgeluid tussen de vloerafwerking en de warmtegeleidingslamellen van het systeem te voorkomen (bijvoorbeeld HeatFoil van Unifloor). Verder legt u de afwerkvloer bij voorkeur zoveel mogelijk haaks op het systeem om een meer stabiele ondergrond te creëren.
	b.	Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden. Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt. Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten. Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.

Wat kost DBS14 droogbouw-vloerverwarming?

Omdat elke ruimte anders is, is het berekenen van de kosten van droogbouw-systemen ook maatmerk. Hoe kleiner het oppervlak, hoe hoger de vierkantemeterprijs. Maar zonder de specifieke situatie van de ruimte te weten, kunnen we wel richtlijnen geven.

Afhankelijk van het type verdeler dat gebruikt wordt, zijn prijzen als volgt ;

Prijzen voor materialen incl. BTW*		DBS14-droogbouw
_{Systeem met HT-mengverdeler met circulatiepomp}		€ 62 p/m²
^{- gemiddelde prijs o.b.v. 50 m²}		€ 62 p/m²
_{Systeem met open LT-verdeler (zonder pomp)}		€ 56 p/m²
^{- gemiddelde prijs o.b.v. 50 m²}		€ 56 p/m²

_*

_{Bovenstaande prijzen per vierkante meter zijn gebaseerd op een vloeroppervlakte van 50 m² en bieden een realistische indicatie, maar hieraan kunnen geen rechten worden ontleend. Wanneer u wilt weten wat vloerverwarming voor uw specifieke situatie gaat kosten, dan kunt u geheel vrijblijvend een offerte voor de benodigde materialen bij ons aanvragen.}
