HeatBoard W droogbouw-vloerverwarming

Wat is droogbouw-vloerverwarming precies?

Wanneer u vloerverwarming wilt installeren in een ruimte met een geringe opbouwhoogte of op plaatsen waar de dragende constructie minder sterk is (zoals bijvoorbeeld bij houten ondervloeren) dan bieden droogbouw-systemen uitkomst.

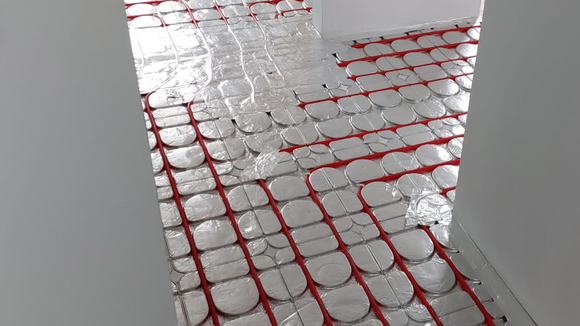

Het HeatBoard W-systeem bestaat uit geprofileerde EPS-isolatieplaten met een dikte van 18 mm, die zijn voorzien van een aluminium toplaag. Deze toplaag verspreidt de warmte van het vloerverwarming-systeem over het vloeroppervlak. Door de hoge warmtegeleiding heeft dit vloerverwarmingssysteem een snelle reactietijd.

Zo werkt HeatBoard W-droogbouw

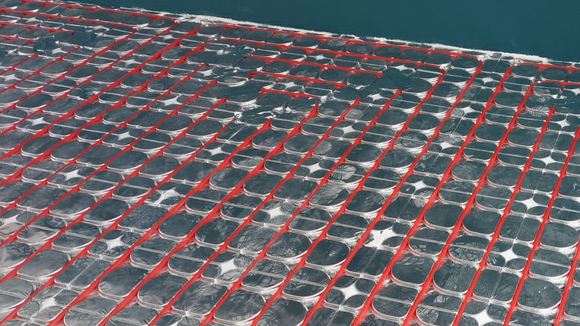

Bij deze manier van vloerverwarming installeren, worden de buizen met behulp van 18mm EPS-isolatieplaten rechtstreeks op de ondervloer bevestigd. In dit droogbouw-systeem wordt een vloerverwarmingsbuis met een diameter van 12 mm vastgeklemd.

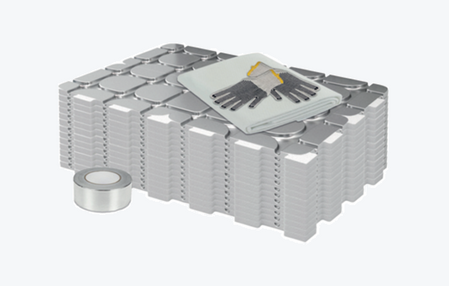

HeatBoard W-materialen

Vloerafwerking op droogbouwsystemen

Vloerafwerking als parket, laminaat en hout kan in veel gevallen meteen over het droogbouw-systeem gelegd worden. Om contactgeluid tussen het systeem en de vloerdelen te voorkomen, wordt er een warmtedoorlatende viltlaag meegeleverd. Nadat deze viltlaag over het HeatBoard-systeem is gelegd, kan de zwevende vloerafwerking worden aangebracht.

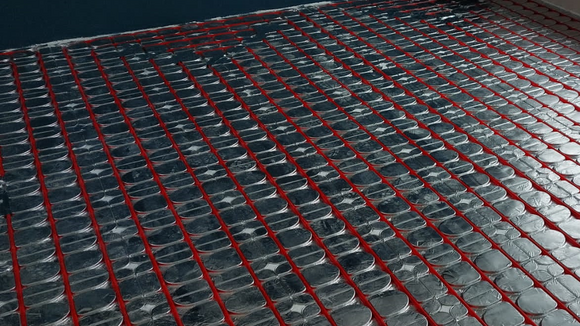

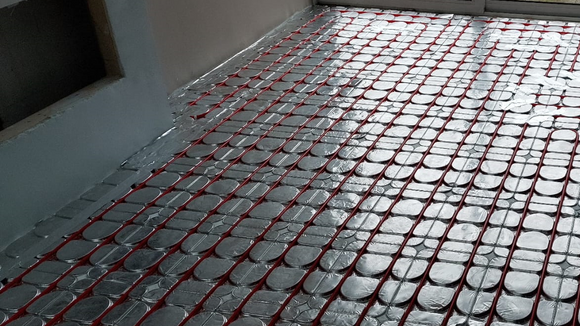

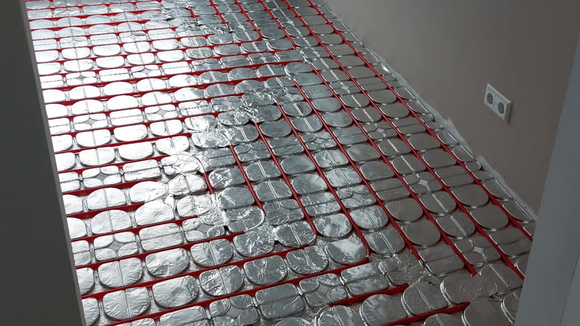

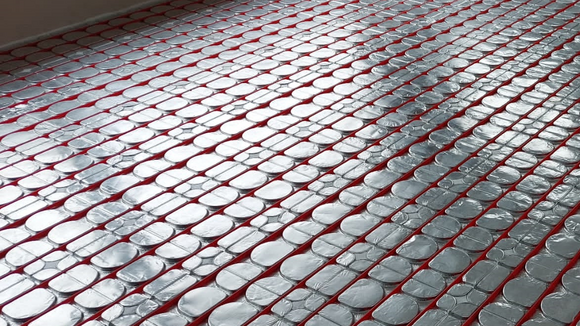

HeatBoard W_1

HeatBoard W_2

HeatBoard W_3

HeatBoard W_4

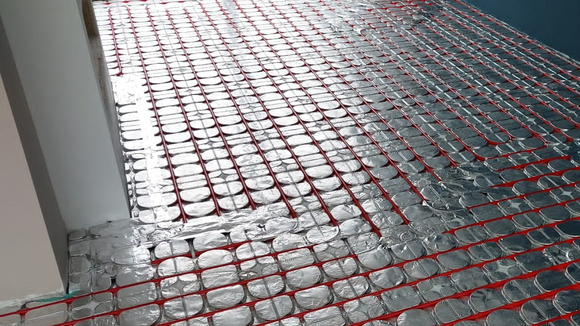

HeatBoard W_5

HeatBoard W_6

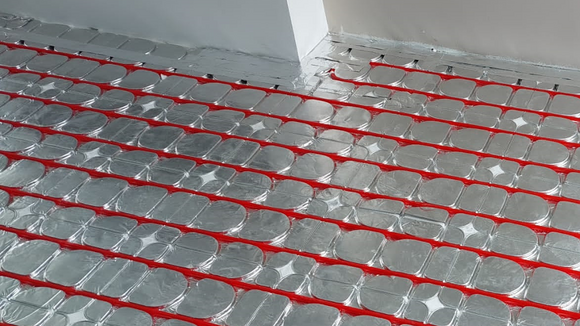

HeatBoard W_7

HeatBoard W_8

< >


	^{Installatiemethode}	^:	^{HeatBoard W-systeem}
	^Systeemtype	^:	^{Watergedragen}
	^{Systeemhoogte}	^:	^{18 mm}
	^{Min. installatiehoogte*}	^:	^{18 mm}
	^Installatie	^:	^Droogbouw
	^Buisdiameter	^:	^{12 mm x 1,5 mm}
	^Hartafstand	^:	^{12,5 cm}
^{Geschikt voor sanitaire ruimte(s)}		^:	^X
^{Mogelijke vloerafwerking ;}
^{- tegels / plavuizen - PVC-stroken - marmoleum / linoleum - klik-laminaat - parket / hout - gietvloer}		^{: : : : : :}	^X ^{V (i.c.m. vloerplaten)} ^{V (i.c.m. vloerplaten) V V} ^X

_*	_{De minimale installatiehoogte geldt voor de hoogte van het systeem. De hoogte (dikte) van de vloerafwerking dient hier nog bij opgeteld te worden.}

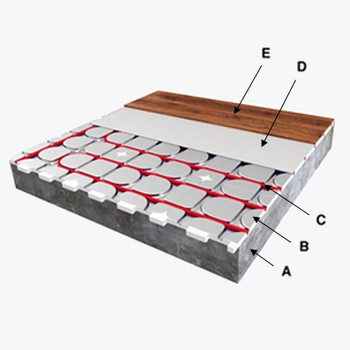

Hoe wordt HeatBoard W-droogbouw geïnstalleerd?


A. B. C. D. E.		Ondervloer HeatBoard-isolatieplaat Vloerverwarmingsbuis (12mm PE-RT) Viltlaag Vloerafwerking*
	^*	^{Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden. Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt. Tegelvloeren (of overige vloerafwerking die een bouwkundige ondervloer vergt) kunnen ook niet direct over dit systeem geplaatst worden. Wanneer u kiest voor plavuizen of tegels, dan moeten er eerst Fermacell- of Knaufplaten op het systeem geplaatst worden met een minimale dikte van 25mm. Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten. Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.}

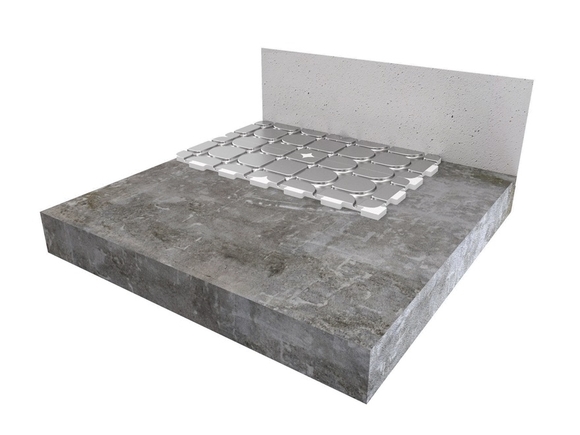

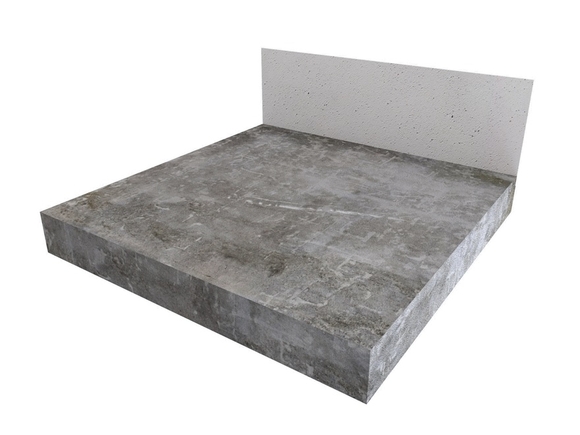

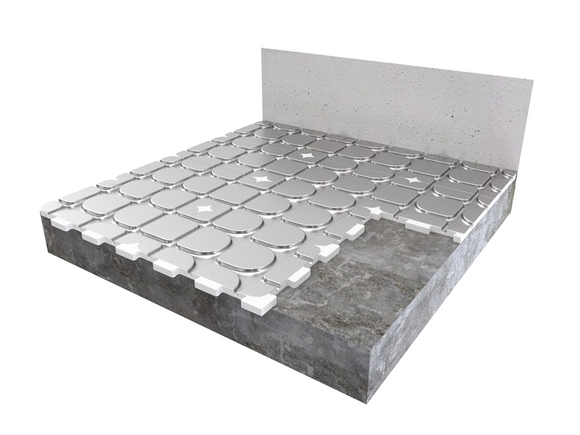

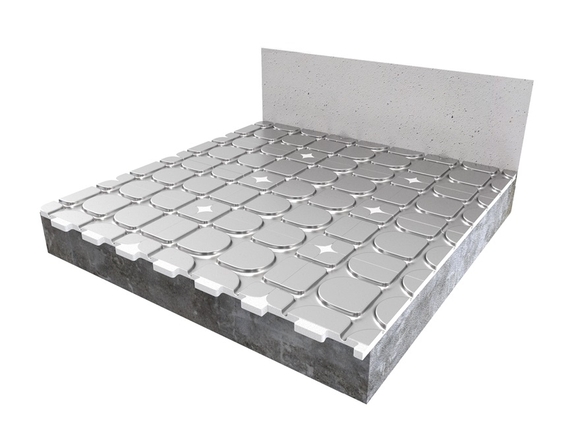

Stap 1. Plaats de HeatBoard-isolatieplaten over de gehele constructievloer van de ruimte(s) waarin het systeem geïnstalleerd gaat worden. Indien gewenst kunt u de isolatieplaten op de ondervloer vastzetten door gebruik te maken van een montagekit of spuitlijm (houdt u er in dit geval wel rekening mee dat de platen niet meer kunnen worden verlegd wanneer deze zijn vastgezet).

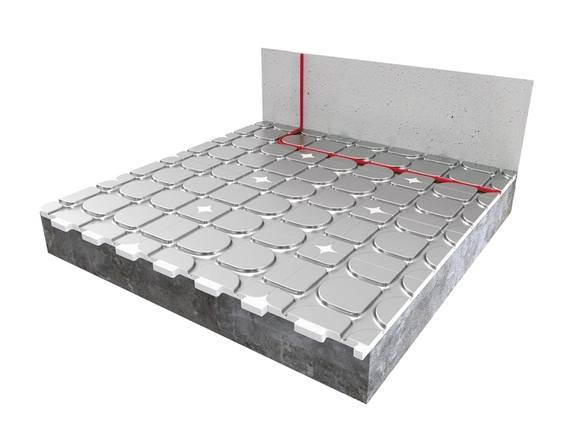

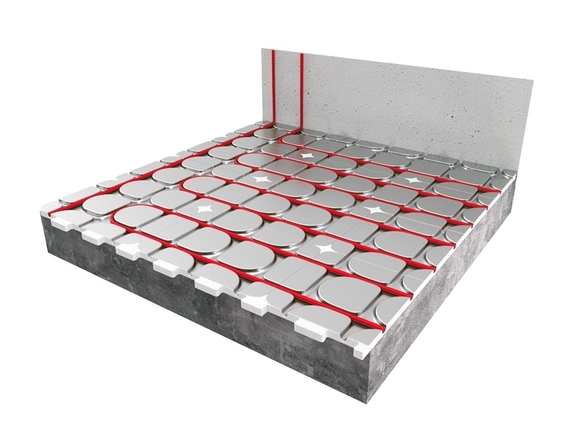

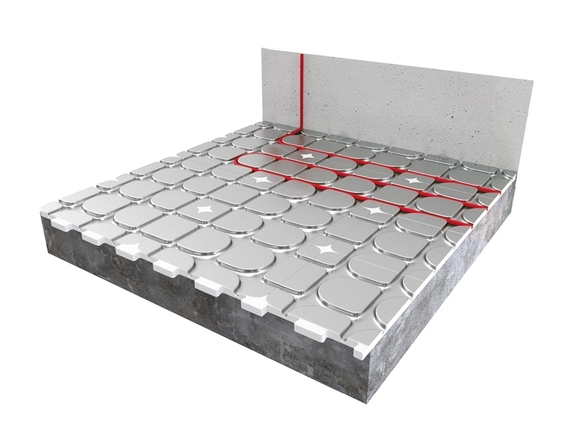

Stap 2. Nadat de isolatieplaten op de constructievloer zijn gelegd, zet u de buis vast in de daarvoor bestemde sleuven. Om ervoor te zorgen dat de buizen dit uit de sleuven omhoog komen, kunt u deze afplakken met meegeleverde aluminium tape.

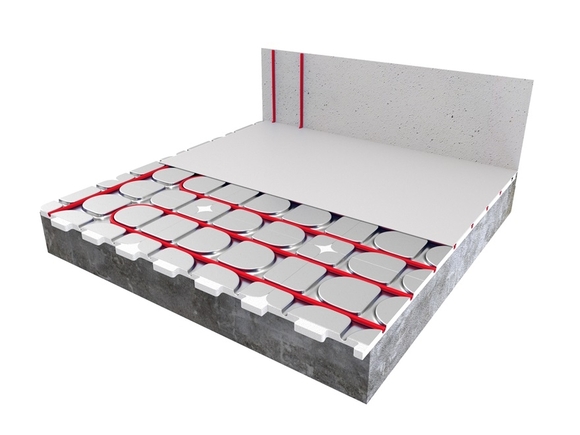

Stap 3.	a.	Vloerafwerking die zwevend gelegd kan worden, kan direct op het systeem worden aangebracht (tenzij in de specificaties van uw vloerenleverancier anders vermeld staat). Verder legt u de afwerkvloer bij voorkeur zoveel mogelijk haaks op het systeem om een meer stabiele ondergrond te creëren.
	b.	Zachte vloerafwerkingen als tapijt en PVC kunnen niet direct over dit systeem geplaatst worden. Als u kiest voor een dergelijke vloerafwerking, dan kunnen er DuoBoard-vloerplaten over het systeem worden gelegd, waarop vervolgens de afwerking aangebracht wordt. Ook wanneer de ondervloer niet stabiel of volledig vlak is, is het aan te raden om gebruik te maken van vloerplaten. Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.

HeatBoard_W_stap 1

HeatBoard_W_stap 2

HeatBoard_W_stap 3

HeatBoard_W_stap 4

HeatBoard_W_stap 5

HeatBoard_W_stap 6

HeatBoard_W_stap 7

HeatBoard_W_stap 8

HeatBoard_W_stap 9

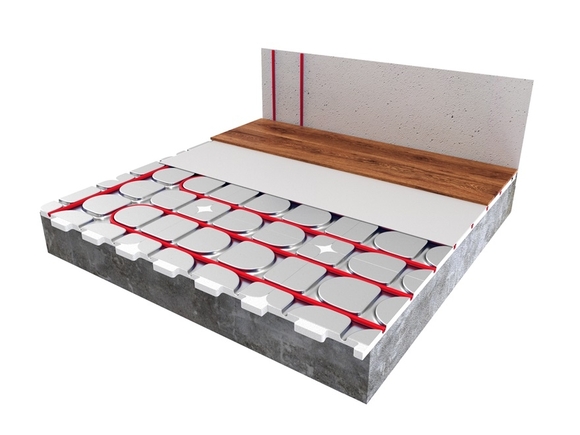

HeatBoard_W_stap 10

< >

Wat kost HeatBoard W droogbouw-vloerverwarming?

Omdat elke ruimte anders is, is het berekenen van de kosten van droogbouw-systemen ook maatmerk. Hoe kleiner het oppervlak, hoe hoger de vierkantemeterprijs. Maar zonder de specifieke situatie van de ruimte te weten, kunnen we wel richtlijnen geven.

Afhankelijk van het type verdeler dat gebruikt wordt, zijn prijzen als volgt ;

Prijzen voor materialen incl. BTW*		HeatBoard W-droogbouw
_{Systeem met HT-mengverdeler met circulatiepomp}		€ 58 p/m²
^{- gemiddelde prijs o.b.v. 50 m²}		€ 58 p/m²
_{Systeem met open LT-verdeler (zonder pomp)}		€ 53 p/m²
^{- gemiddelde prijs o.b.v. 50 m²}		€ 53 p/m²

_*

_{Bovenstaande prijzen per vierkante meter zijn gebaseerd op een vloeroppervlakte van 50 m² en bieden een realistische indicatie, maar hieraan kunnen geen rechten worden ontleend. Wanneer u wilt weten wat vloerverwarming voor uw specifieke situatie gaat kosten, dan kunt u geheel vrijblijvend een offerte voor de benodigde materialen bij ons aanvragen.}
