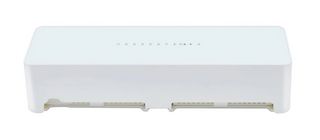

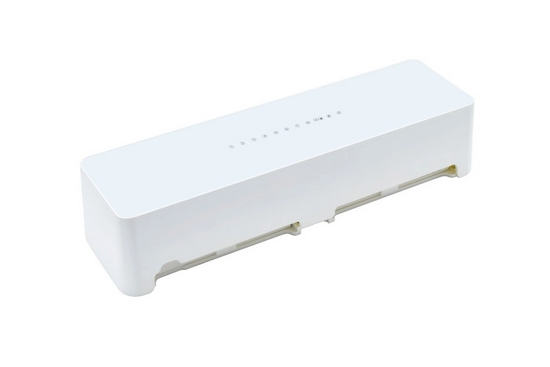

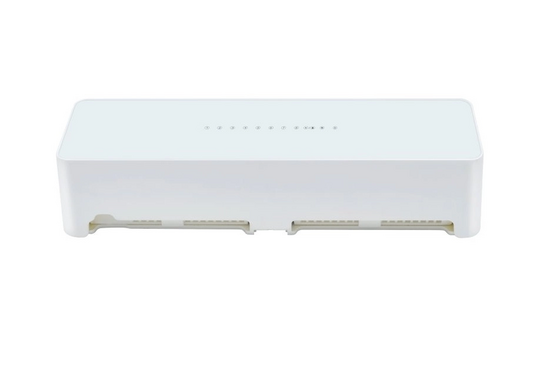

H64-CC Regelunit

• Stuurt de 230VAC NC-actuators aan
• Regelt tot maximaal 8 zones

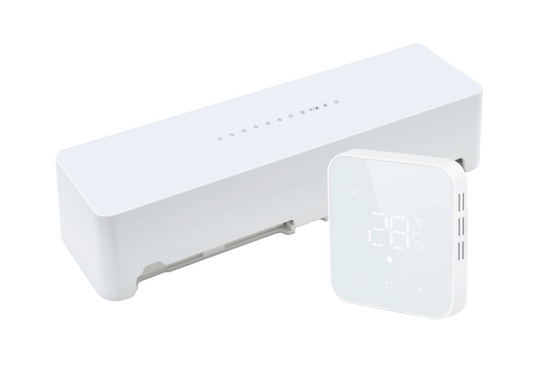

• Geleverd inclusief 64-MT Master WiFi Thermostaat

De H64-CC Regelunit is speciaal ontworpen om de temperatuur van vloerverwarming-systemen via de "normaal gesloten" actuators en bedrade thermostaten te regelen.
De meegeleverde H64-MT thermostaat met WiFi functionaliteit is een programmeerbare thermostaat die ontworpen is om watergedragen vloerverwarmingssystemen te regelen.

Elke regelunit kan 8 temperatuurzones aansturen via maximaal 48 actuators en er is een App beschikbaar in de Apple App Store en op Google Play. Binnen de App kunt u instellingen programmeren en aanpassen.
Om verschillende kamers (groepen) te bedienen kunnen eenvoudig extra H64-ST thermostaten worden toegevoegd.

• Tot maximaal 8 thermostaten (1 x master en 7 x slave)
• Tot 48 actuators (230VA) / maximaal 4 actuators per poort
• 2-draads voeding en communicatie tussen regelunit en thermostaten
• WiFi-bereik maximaal 60 m in open ruimte (2,4GHz)
• App voor IOS en Android
• Werkt ook in combinatie met Amazon Alexa en Google Assistant

Artikelnummer: W81000
EAN-code: 8719743900653

Specificaties MAGNUM-regelunit voor temperatuurregeling

H64-CC Control Center Standaard kleuren : Polar wit (RAL 9010) of Grafietzwart (RAL 9011) Beschermingsklasse: IP40 (spatwaterdicht) Stroombron: 100-240VAC 50/60Hz (max. 10A) Opslagtemperatuur en -vochtigheid: -10 ~ 60 °C, 0 ~ 90% relatieve vochtigheid Werktemperatuur en -vochtigheid: 0 ~ 50 °C, 0 ~ 80% RH (niet-condenserend) Afmetingen H64-MT Master WiFi Thermostaat Standaard kleuren : Polar wit (RAL 9010) of Grafietzwart (RAL 9011) Beschermingsklasse: IP40 (spatwaterdicht) Weergavebereik temperatuur: 0 ~ 50°C Weergave nauwkeurigheid: 0,1°C Voeding en signaalingang: DC12 ~ 18V carrier niet-polaire ingang Opslagtemperatuur en -vochtigheid: 10 ~ 60°C, 0 ~ 90% RH (niet-condenserend) Werktemperatuur en -vochtigheid: 0 ~ 50 °C, 0 ~ 80% RH (niet-condenserend) Afmetingen

Aansluitschema


1. =       2. =   3. = 4. =   5. =   6. =	Stroomvoorziening      (100-240VAC 10A) Aansluiting circulatiepomp      (< 5A) R1 ~ R8 : aansluiting actuators G1 / G2 : potentiaal vrij contact      (aansluiting voor ketel, warmtepomp of andere warmtebron) W1 ~ W8 : aansluiting thermostaten      (laagspanning zonder polariteit / H64-MT-thermostaat moet worden aangesloten op W1) Aansluiting voor omschakelen naar koelen
