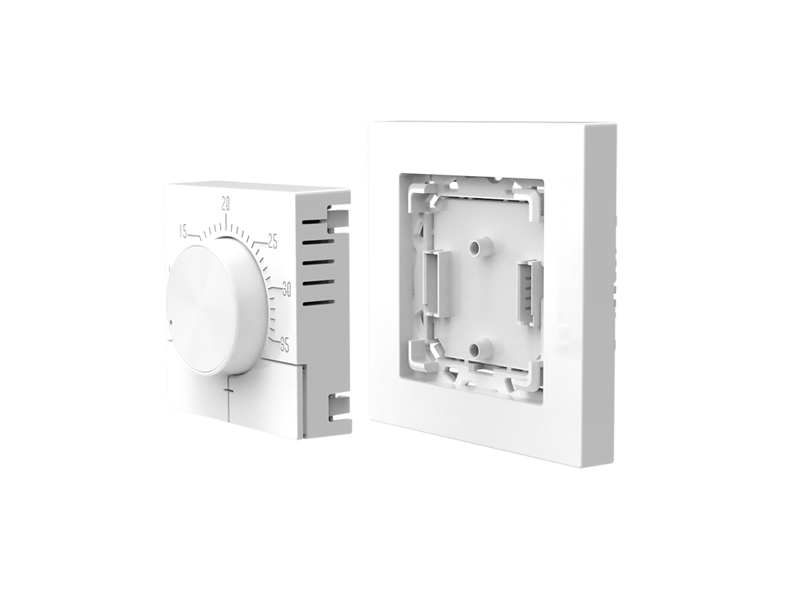

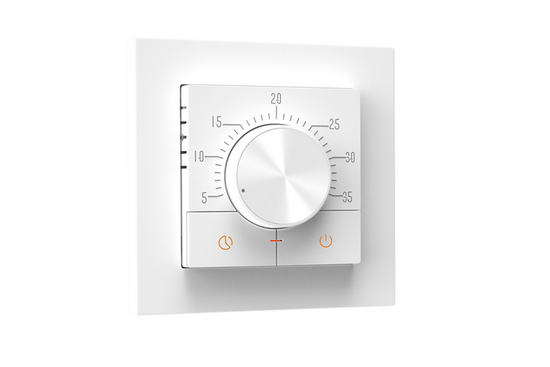

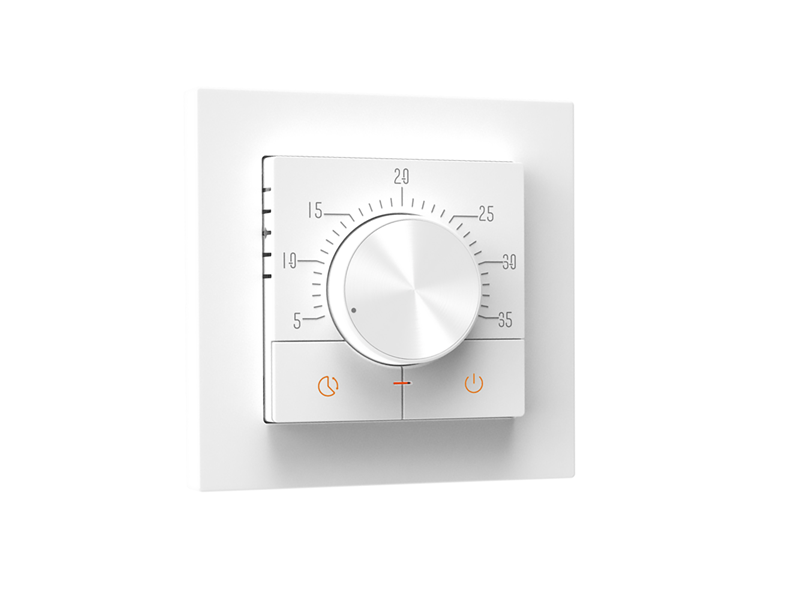

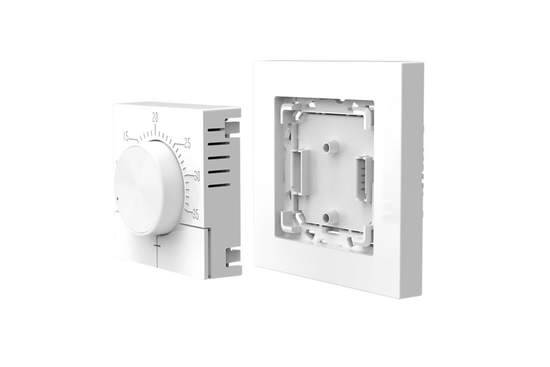

MAGNUM S-Control Thermostaat

• geleverd inclusief vloersensor
• thermostaat is voorzien van een ingebouwde ruimtesensor en vloerlimietsensor
• eenvoudige bediening door grote instelknop
• niet programmeerbaar

Deze standaard aan / uit thermostaat zorgt voor een nauwkeurige regeling van de ruimtetemperatuur. De thermostaat is speciaal ontworpen voor de aansturing van elektrische vloerverwarming-systemen, waarbij de temperatuur wordt geregeld door middel van een vloer- of ruimtesensor. Deze thermostaat is een echte uitblinker op het gebied van eenvoud en bedieningsgemak.

Garantie MAGNUM S-Control

2 jaar fabrieksgarantie op de elektronische werking en vloersensor.

Artikelnummer: 827000
EAN-code: 8717185491586

Technische details MAGNUM S-Control thermostaat

• geleverd inclusief vloersensor
• thermostaat is voorzien van een ingebouwde ruimtesensor en vloerlimietsensor
• eenvoudige bediening door grote instelknop
• niet programmeerbaar

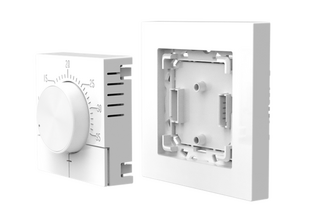

• multi-frame adapter systeem voor Gira, Jung, Elko, Merten, Busch Jager etc.

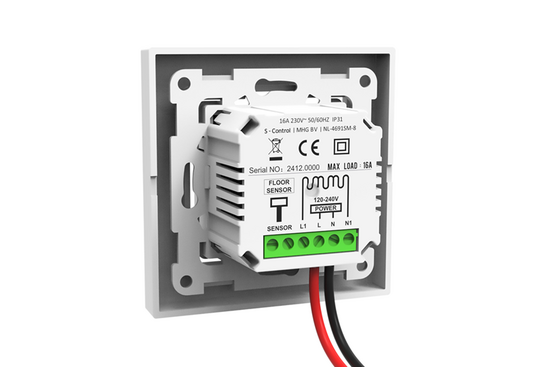

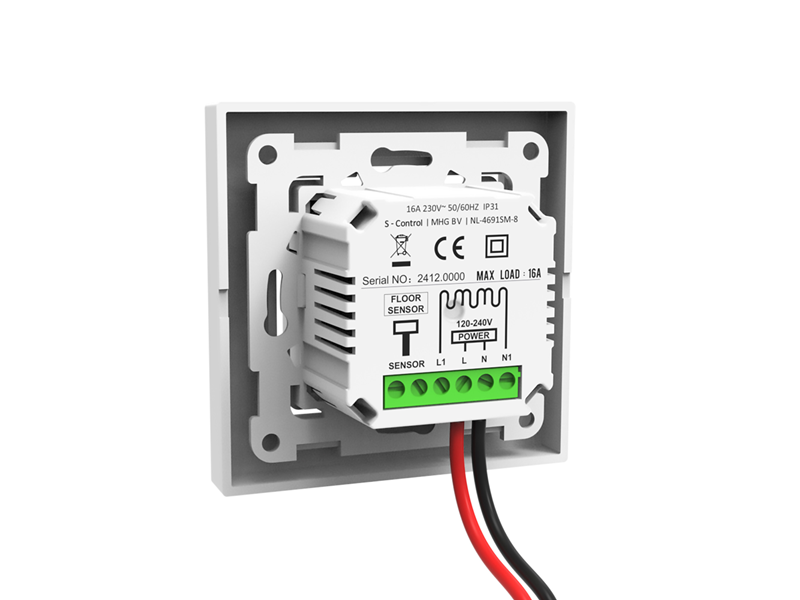

Aansluitschema

	1. - vloersensor 2. - vloersensor 3. - alleen van toepassing bij Domotica 4. - voedingsdraad elektrische verwarming 5. - fasedraad elektra (bruine draad) 6. - retourdraad elektrische verwarming 7. - nul-draad elektra (blauwe draad)

Standaard K-waardes vloersensor

Wanneer u deze thermostaat gebruikt ter vervanging van een bestaande thermostaat waarvan de K-waardes afwijken dan dient ook de vloersensor vervangen te worden.

Extra informatie

Wanneer uw elektrische verwarmingsysteem is voorzien van een aardemantel dan verbindt u deze door middel van een kroonsteentje buiten de thermostaat om met de aardedraad in de wandcontactdoos (groen/geel).

De meest recente generatie MAGNUM-thermostaten is niet voorzien van een aansluiting voor aardedraad. De aardemantel van het systeem wordt daarom altijd rechtstreeks doorverbonden met de aardedraad de elektra.

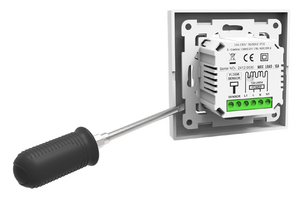

MAGNUM S-Control Installatievoorschriften
