- Stuurt de 230VAC NC-actuators aan
- Regelt tot maximaal 8 zones
- Geleverd inclusief RF-antenne

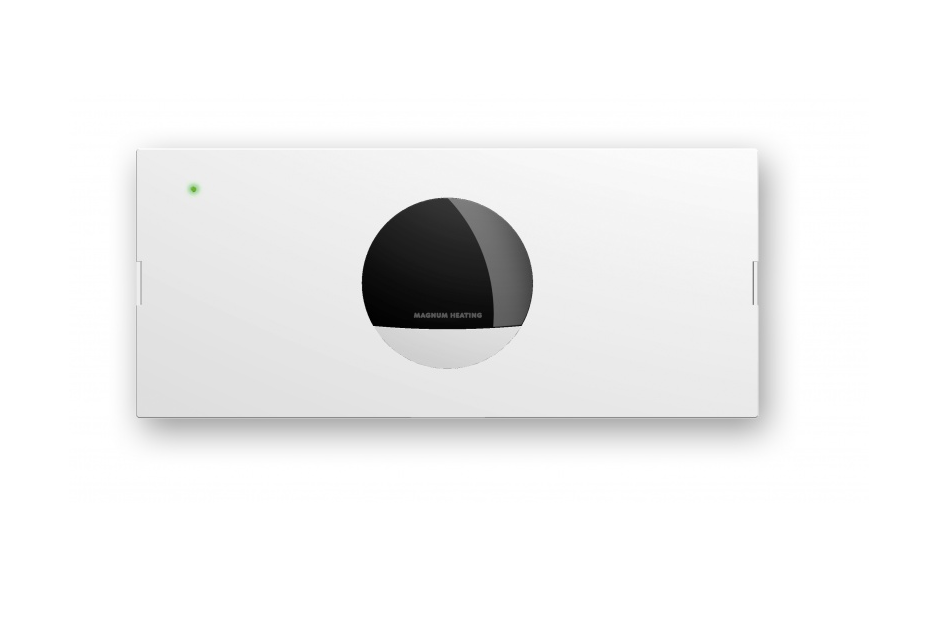

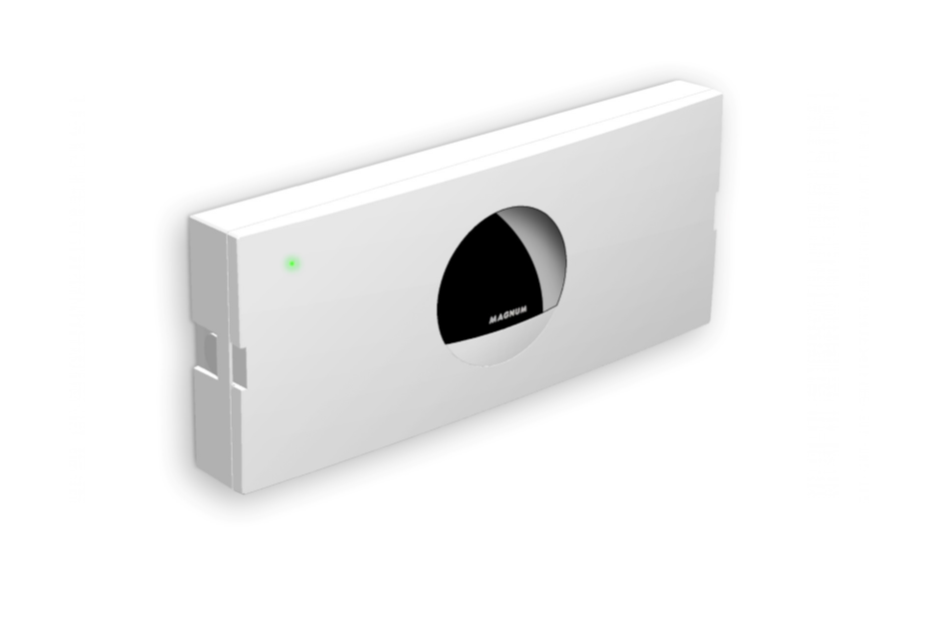

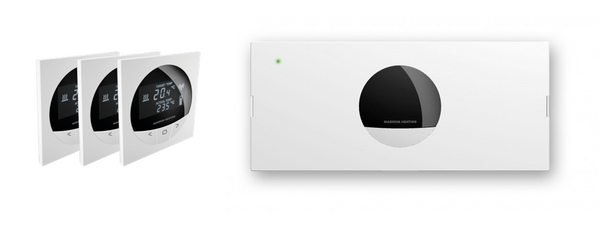

De MAGNUM W-Controller is speciaal ontworpen om de temperatuur van vloerverwarming-systemen via de "normaal gesloten" actuators en draadloze RF-thermostaten te regelen.

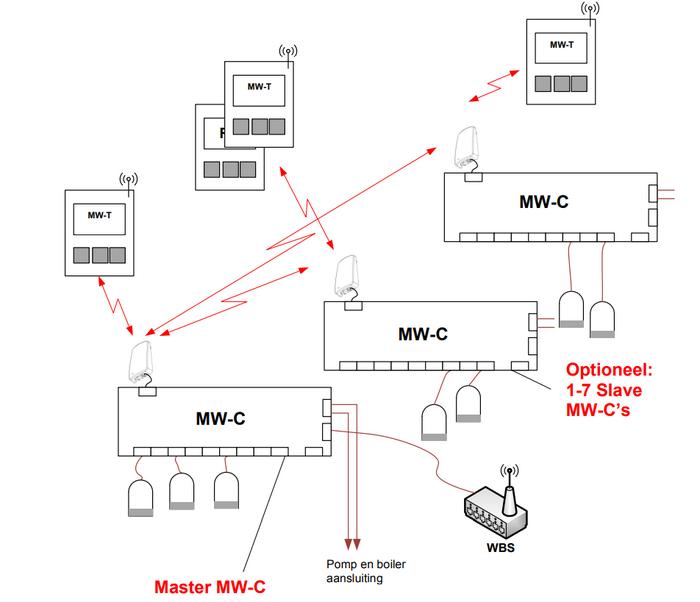

Elke master ontvanger kan 8 zones aansturen via maximaal 32 actuators en er is een App beschikbaar in de Apple App Store en op Google Play. Binnen de App kunt u instellingen programmeren en aanpassen.

- Tot maximaal 8 thermostaten per Master W-Controller
- Tot maximaal 7 Slave W-Controllers
- Tot 32 actuators (230VA) / maximaal 4 actuators per poort
- Draadloze communicatie tussen regelunit en thermostaten
- App voor IOS en Android (LAN-aansluiting noodzakelijk)



Artikelnummer: W80001
EAN-code: 8718531994133
Specificaties MAGNUM-ontvanger voor temperatuurregeling
Temperatuurbereik: 0°C~50°C
Eigenschappen: integrale proportionele regeling met;
- 15 minuten cyclus voor 2°C
- korte cyclus: 3 minuten uit, 2 minuten aan
Voedingsspanning: 230VAC ± -10% 50Hz
Uitgangen
- Pompcontrole-functie (met 24-uurs beveiliging)
- Potentiaal vrij contact voor AAN/UIT-ketel-schakeling
- LAN-aansluiting (alleen bedraad)
- Actuators (normaal gesloten) Relais => 5A / 230 VAC (L, N)
Voor een eenvoudige installatie adviseren wij maximaal 4 actuators per zone
Draadloos bereik
- Circa 150 meter in open ruimte
- Circa 30 meter in een woonomgeving

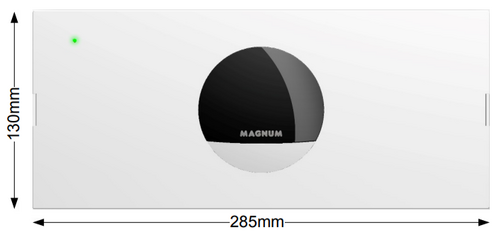

Afmetingen

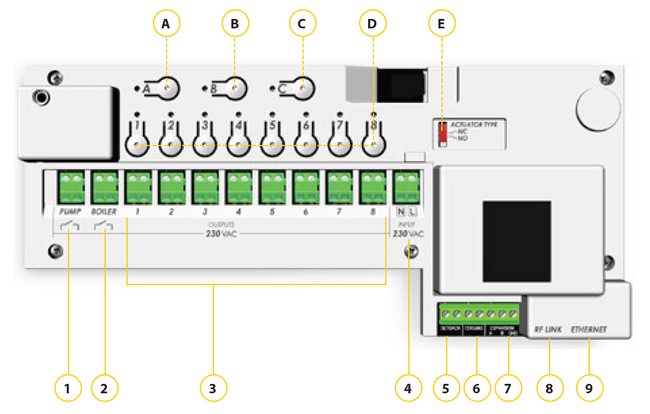

Aansluitschema

1. =
2. =
3. =
4. =
5. =
6. =
7. =
8. =
9. =
|
Aansluiting circulatiepomp*
Aansluiting warmtebron*
1 ~ 8 : aansluiting actuators
Stroomvoorziening (230V)
Verlaging*
Aansluiting voor omschakelen naar koelen*
Expansie
Antenne-aansluiting (meegeleverd)
WLAN-aansluiting (voor Internet-modem)
|
|
A. =
B. =
C. =
D. =
E. =
|
Selectieknop A
Selectieknop B
Selectieknop C
Kanalen 1 ~ 8
Actuator-type (NC / NO)
|
|
|
*
|
alleen van toepassing voor de "Master"-controller
(wordt er gewerkt met één controller, dan is dit
automatisch de hoofd-unit). |
